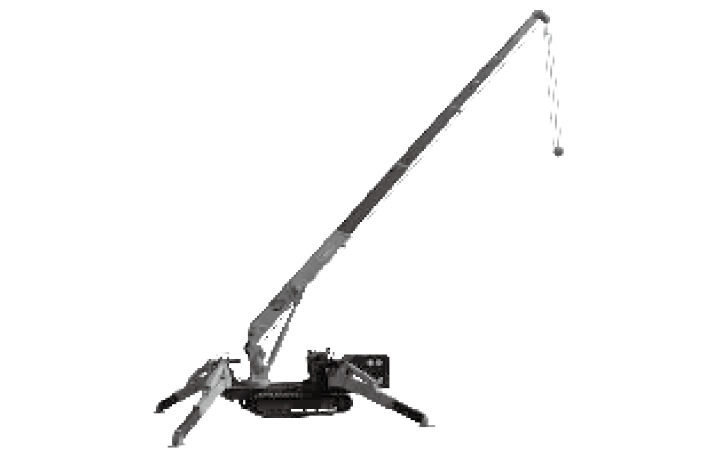

ミニクロクレーン

ミニクロクレーン_
ミニクロクレーン_
場所を選ばない
軽量コンパクト設計
活躍の場は無限大！

種類

  • 荷役・揚重
  • クレーン
  • ミニクロクレーン

用途

  • 建築工事
  • 土木工事
  • 道路工事

製品詳細

ミニクロクレーン
機種 2.9t5段 2.9t5段 2.9t5段 2.9t5段
メーカー ユニック ユニック ユニック ユニック
型式 UR-W295CRS UR-W295CDRS UR-W295C1RS UR-W375C2RS-A
クレーン容量 2.93t×1.4m 2.93t×1.4m 2.93t×1.4m 2.93t×2.5m
最大作業半径 （m） 8.41 8.41 8.41 12.14
最大地上揚程　　　　 （m） 約8.8 約8.8 8.8 12.6
巻上装置 フック巻上速度（m/mi） 10（4層4本掛け） 10（4層4本掛け） 10.0（4層目） 17.0（4層目）
巻上ロープ φ8×54m φ8×54m φ8×54.0m φ8×73.5m
伸縮装置 ブームの長さ（m） 2.53～8.65 2.53～8.65 2.53～8.65 3.54～12.3
ブーム伸長速度（m/sec） 6.12/20 6.12/22.0 6.12/22.0 8.76/20.0
ブーム形式 5段 5段 5段 5段
起伏装置 起伏角度/時間 0°～78°/12sec 0°～78°/12sec 0°～78°/12.0s 0°～80°×10.0s
旋回装置 旋回角度/速度 360°連続/1.5rpm 360°連続/1.5rpm 360° （連続）/1.5rpm 360° （連続）/2.5rpm
アウトリガ 旋回・張出ピン差込式

縦アウトリガ油圧直押式

 旋回・張出ピン差込式

縦アウトリガ油圧直押式

 張出部・旋回部ピン差込式、横張

出手動式、油圧シリンダ直押式

 旋回部ピン差込式

横・縦シリンダ直押式
走行装置 エンジン 三菱GM40ILE-202 クボタZ482-E3B クボタZ482-E3B-CNFK-1 ヤンマー3TNV76-NFK
トランスミッション 前進1段、後進1段 前進1段、後進1段 前進1段／後進1段 前進2段/後進2段
最高速度 （㎞/h） 2.3 2.3 2.3（前・後進共） 3.0（前・後進共）
登坂能力 （度） 20 20 20° （前・後進共） 23° （前・後進共）
クローラー接地長（㎜） 1050 1050 1050 1750
接地圧 （㎏/㎠） 0.52 0.5 0.5 0.36
安全装置 巻過防止装置、
荷重指示計、
荷重計、
油圧安全弁、
油圧自動ロック装置、
水準器、
玉掛ワイヤロープはずれ止め、
警報ブザー、
転倒防止装置、
ブーム操作レバー干渉防止装置		 巻過防止装置、
荷重指示計、
荷重計、
油圧安全弁、
油圧自動ロック装置、
水準器、
玉掛ワイヤーロープはずれ止め、
警報ブザー、
転倒防止装置、
ブーム操作レバー干渉防止装置		 転倒防止装置、
油圧安全弁、
油圧自動ロック装置、
荷重計、
巻過防止装置、
警報ブザー、
水準器、
荷重指示計、
玉掛けワイヤロープ外れ止め		 過負荷警報装置（自動停止型）、
転倒防止装置、
アウトリガ張出・接地検出装置、
クレーン・走行レバーインターロック装置、
アウトリガインターロック装置、
3色灯、
デジタル式荷重計、
安全装置非常解除キースイッチ、
巻過警報装置、
巻過自動停止装置、
油圧安全弁、
油圧自動ロック装置、
旋回自動ロック装置、
荷重指示計、
警報ブザー、
玉掛ワイヤロープ外れ止め、
大型水準器
寸　法 全長 （㎜） 2730 2730 2730 4430
全幅 （㎜） 600 600 600 1300
全高 （㎜） 1375 1375 1375 1720
重量 （㎏） 1980 1920 1920 3810
その他 燃料タンク容量（ℓ） 6 10 10 40
燃料 ガソリン 軽油 軽油 軽油

※クレーン作業時には、小型移動式クレーン運転技能講習と玉掛技能講習が必要です。 年式、メーカーにより多少異なります。

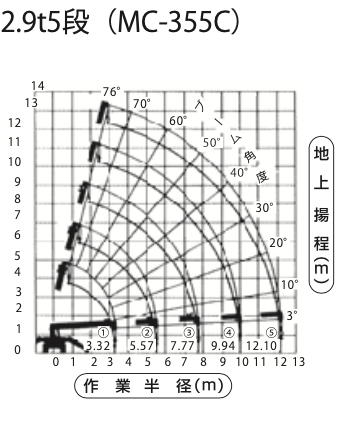

作業範囲図



ブーム①、①＋②
作業半径　　　　　　（m） ～2.0 2.25 2.4 2.7 3.0 3.5 4.0 4.5 5.0 5.57
定格総荷重　　　　　（㎏） 2930 2930 2850 2570 2280 1930 1630 1400 1110 930
ブーム①＋②＋③
作業半径　　　　　　（m） ～2.15 2.7 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 7.77
定格総荷重　　　　　（㎏） 2230 2030 1910 1680 1380 1230 1050 930 780 620 480
ブーム①＋②＋③＋④
作業半径　　　　　　（m） ～3.6 4.0 4.5 5.0 6.0 7.0 8.0 9.0 9.94
定格総荷重　　　　　（㎏） 1030 1030 930 830 730 620 510 420 280
ブーム①＋②＋③＋④＋⑤
作業半径　　　　　　（m） ～4.5 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.10
定格総荷重　　　　　（㎏） 630 530 430 380 330 280 250 230 230

本表はフックの重量30㎏を含みます。

ブーム①、①＋②
作業半径　　　　　　（m） ～1.4 1.8 2.0 2.5 3.0 3.5 3.83
定格総荷重　　　　　（㎏） 2930 2280 2080 1680 1330 1030 930
ブーム①＋②＋③
作業半径　　　　　　（m） ～2.9 3.0 3.5 4.0 4.5 5.0 5.37
定格総荷重　　　　　（㎏） 1380 1280 1030 830 680 550 460
ブーム①＋②＋③＋④
作業半径　　　　　　（m） ～3.8 4.0 4.5 5.0 5.5 6.0 6.89
定格総荷重　　　　　（㎏） 880 780 630 530 450 390 300
ブーム①＋②＋③＋④＋⑤
作業半径　　　　　　（m） ～4.1 4.5 5.0 5.5 6.0 7.0 8.0 8.41
定格総荷重　　　　　（㎏） 580 480 400 340 300 230 180 160

本表はフックの重量30㎏を含みます。

ブーム①、①＋②
作業半径　　　　　　（m） 2.5 2.7 3.0 3.5 4.0 4.5 5.0 5.62
定格総荷重　　　　　（㎏） 2930 ー 2380 1980 1700 1480 1330 1150
ブーム①＋②＋③
作業半径　　　　　　（m） 2.7 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 7.82
定格総荷重　　　　　（㎏） 2270 2120 1680 1430 1250 1100 980 870 720 620
ブーム①＋②＋③＋④
作業半径　　　　　　（m） 4.0 4.5 5.0 5.5 6.0 7.0 8.0 9.0 9.98
定格総荷重　　　　　（㎏） 1070 980 880 ー 770 670 570 500 430
ブーム①＋②＋③＋④＋⑤
作業半径　　　　　　（m） 4.5 5.0 5.5 6.0 7.0 8.0 9.0 10.0 11.0 12.14
定格総荷重　　　　　（㎏） 780 650 ー 510 420 370 330 300 270 260
