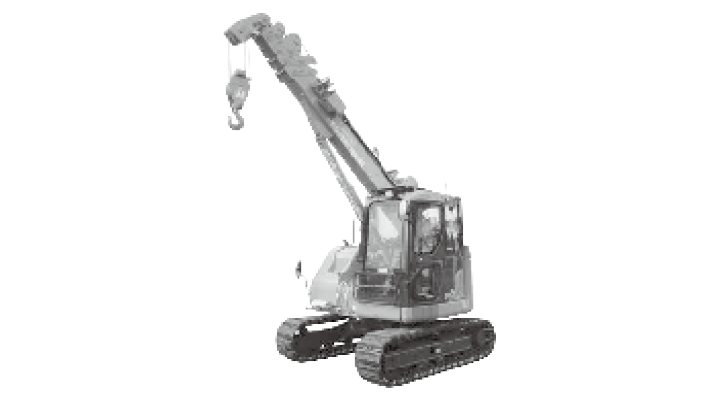

クローラークレーン4.9t吊
高い揚程と広い作業範囲
で作業の効率化を実現！
で作業の効率化を実現！
種類
- 荷役・揚重
- クレーン
- クローラークレーン
用途
- 建築工事
- 土木工事
- 道路工事
製品詳細
| クローラークレーン4.9t吊 | |||||
|---|---|---|---|---|---|
| メーカー | コマツ | コマツ | 日立 | 日立 | |
| 型式 | LCM785M-6 | LC785M-8 | ZX75UST | ZX75URT | |
| 最大吊上荷重×作業半径（t×m） | 4.9×2.1 | 4.9×2.1 | 4.9×2.1 | 4.9×2.1 | |
| 最大作業半径 （m） | 14.52 | 14.52 | 15.18 | 15.5 | |
| 最大地上揚程 （m） | 16.35 | 16.35 | 16.5 | 16.6 | |
| 巻上ロープ | IWRC6×Fi （29）・φ10mm×115m | IWRC6×Fi （29）・φ10mm×115m | 6×Fi （29）IWRCφ10mm×120m | 6×Fi （29）IWRCφ10mm×160m | |
| ロープ掛け本数 （本） | 4（2） | 4（2） | 4 | 4 | |
| フック巻上速度 （m/min） | 27.9（39.0） | 低速29/高速43（ドラム4層目、フック4本掛け） | 通常13/高速26 | 通常13/高速26 | |
| ブーム長さ （m） | 4.63〜15.63 | 4.63〜15.63 | 4.36〜15.92 | 4.1〜15.9 | |
| ブーム段数 | 5段 | 5段 | 5段 | 6段 | |
| ブーム伸縮方式 | 5角形全自動5段
（2〜3段順次、 4〜5段同時作動式） |
5角形全自動5段
（2段順次伸縮、 3・4・5段同時伸縮） |
複動形油圧シリンダ直押式
及びワイヤロープ式 （油圧自動ロック装置直結） |
複動形油圧シリンダ直押式
及びワイヤロープ式 （油圧自動ロック装置直結） |
|
| ブーム伸縮ストローク（m） | 11.0 | 11 | 11.56 | 11.7 | |
| ブーム伸縮時間 （秒） | 24.5 | 25 | 24.5 | 21 | |
| ブーム起伏角度 （度） | ー2〜80° | ー2〜80 | ー8〜80 | ー8〜80 | |
| ブーム起伏時間 （秒） | 13.3 | 13.5 | 13.3 | 13.3 | |
| 旋回速度 （rpm） | 2.4 | 2.5 | 2.5 | ||
| 安全装置 | モーメントリミッタ、 油圧安全弁、 ウインチ自動ブレーキ、 15°傾斜時警報装置、 シリンダ油圧自動ロック装置、 警報ブザー、 警告音声出力、 セフティロックレバー、 玉掛けロープ外れ止め、 水準器、 後方確認ミラー |
巻過防止装置、 過巻下防止装置、 過負荷防止装置、 玉掛けワイヤーロープ外れ止め、 油圧安全弁、 油圧自動ロック装置、 警報ブザー、 警報音声出力、 15度傾斜時警報装置、 三色回転灯、 水準器、 操作ロックレバー |
過負荷防止装置、 巻過防止装置、 油圧安全弁、 油圧自動ロック装置、 負荷率外部表示灯、 ジブ角度計、 玉掛ワイヤロープはずれ止め装置 |
過負荷防止装置、 巻過防止装置、 油圧安全弁、 油圧自動ロック装置、 負荷率外部表示灯、 ジブ角度計、 玉掛ワイヤロープはずれ止め装置 |
|
| エンジン形式 | コマツS4D95LE-3A | コマツSAA4D95LE-5 | いすゞCC-4JG1 | いすゞCC-4JG1 | |
| 定格出力 （ps/rpm） | 55/1850 | 58/1950 | 55/2200 | 55/2100 | |
| 走行速度 （㎞/h） | 2.5（低速）・3.8（高速） | 2.5（低速）・4.5（高速） | 3.3 | 3.3 | |
| 寸 法 | 全長 （㎜） | 5005 | 5005 | 5110 | 5120 |
| 全幅 （㎜） | 2350 | 2360 | 2320 | 2320 | |
| 全高 （㎜） | 2685 | 2705 | 2760 | 2740 | |
| 重量 （㎏） | 9700 | 9700 | 10020 | 10500 | |
| クローラ全長 | 2840 | 2840 | 2970 | 2970 | |
| クローラ全幅 | 2350 | 2320 | 2320 | 2320 | |
| シュー幅（ゴムシュー） | 450 | 450 | 450 | 450 | |
| 後端旋回半径 | 1400 | 1390 | 1400 | 1360 | |
年式、メーカーにより多少異なります。

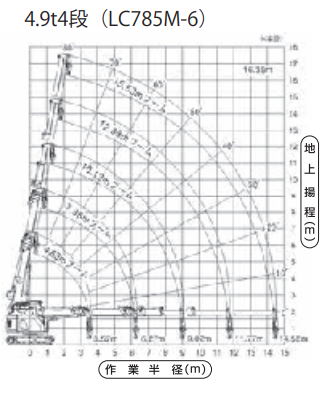

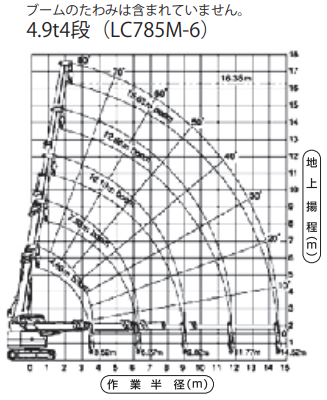

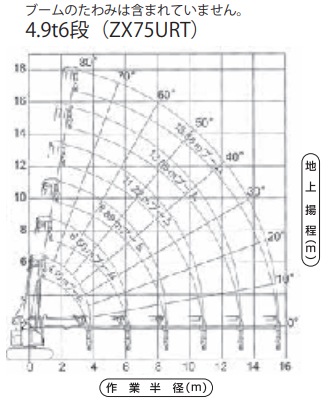

作業範囲図
| ●定格総荷重表（kg） | （4本掛） | ||||
|---|---|---|---|---|---|
| ブーム長
（段数） 作業半径 （m） |
4.63m | 7.38m | 10.13m | 12.88m | 15.63m |
| 2.0 | 4900 | 4900 | 2600 | 2000 | |
| 2.5 | 3800 | 3760 | 2600 | 2000 | 1400 |
| 3.0 | 2900 | 2980 | 2310 | 2000 | 1400 |
| 3.5 | 2420 | 2010 | 1890 | 1400 | |
| 4.0 | 2000 | 1750 | 1650 | 1400 | |
| 4.5 | 1670 | 1530 | 1450 | 1320 | |
| 5.0 | 1400 | 1340 | 1280 | 1200 | |
| 6.0 | 1000 | 1030 | 1010 | 990 | |
| 7.0 | 780 | 800 | 820 | ||
| 8.0 | 580 | 530 | 680 | ||
| 9.0 | 410 | 500 | 560 | ||
| 10.0 | 390 | 450 | |||
| 11.0 | 300 | 360 | |||
| 12.0 | 280 | ||||
| 13.0 | 210 | ||||
| 14.0 | 200 | ||||
| 14.52 | 200 | ||||
| ブーム長
（段数） 作業半径 （m） |
4.63m | 7.38m | 10.13m | 12.88m | 15.63m | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 走行吊 | |
| 2.00 | 4900 | 2000 | 4900 | 2000 | 2600 | 1400 | 2000 | 使用不可 | ||
| 2.10 | 4900 | 2000 | 4630 | 2000 | 2600 | 1400 | 2000 | |||
| 2.50 | 3800 | 2000 | 3760 | 2000 | 2600 | 1400 | 2000 | 1400 | 使用不可 | |
| 3.00 | 2900 | 1670 | 2980 | 1700 | 2310 | 1360 | 2000 | 1400 | ||
| 3.50 | 2290 | 1330 | 2420 | 1380 | 2010 | 1170 | 1890 | 1400 | ||
| 4.00 | 2000 | 1140 | 1750 | 1020 | 1650 | 1400 | ||||
| 4.50 | 1670 | 960 | 1530 | 890 | 1450 | 1320 | ||||
| 5.00 | 1400 | 810 | 1340 | 770 | 1280 | 1200 | ||||
| 6.00 | 1000 | 590 | 1030 | 590 | 1010 | 990 | ||||
| 7.00 | 780 | 440 | 800 | 820 | ||||||
| 8.00 | 580 | 320 | 630 | 680 | ||||||
| 9.00 | 410 | 230 | 500 | 560 | ||||||
| 10.00 | 390 | 450 | ||||||||
| 11.00 | 300 | 360 | ||||||||
| 12.00 | 280 | |||||||||
| 13.00 | 210 | |||||||||
| 14.00 | 200 | |||||||||
| 14.52 | 200 | |||||||||
※定格総荷重は、機械を水平堅土上に置いた場合の転倒荷重の78％以内、前方安定度は1.15以上の値です。
※実際に吊り上げ可能な荷重は、各表の値からフック等の吊り具の重量（4.9tフック90kg）を差し引いた値です。
| ●定格総荷重表（kg）（4本掛） | ||||||
|---|---|---|---|---|---|---|
| ブーム長
（段数） 作業半径 （m） |
4.36～7.25m
（1～2段） |
7.25～10.14m
（3段） |
10.14～13.03m
（4段） |
13.03～15.92m
（5段） |
||
| 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 静止吊 | |
| 2.10 | 4670 | 2000 | ||||
| 2.50 | 3850 | 1925 | 2930 | 1465 | ||
| 3.00 | 2950 | 1475 | 2810 | 1405 | 2030 | |
| 3.50 | 2350 | 1175 | 2250 | 1125 | 2030 | |
| 4.00 | 1930 | 965 | 1900 | 950 | 1880 | 1400 |
| 4.50 | 1620 | 810 | 1600 | 800 | 1580 | 1320 |
| 5.00 | 1370 | 685 | 1400 | 700 | 1350 | 1220 |
| 6.00 | 1020 | 510 | 1030 | 515 | 1040 | 1010 |
| 7.00 | 900/6.51m | 450/6.51m | 820 | 410 | 820 | 850 |
| 8.00 | 680 | 340 | 680 | 710 | ||
| 9.00 | 520 | 260 | 560 | 600 | ||
| 10.00 | 500/9.4m | 250/9.4m | 470 | 500 | ||
| 11.00 | 400 | 420 | ||||
| 12.00 | 360 | 360 | ||||
| 13.00 | 340/12.29m | 310 | ||||
| 14.00 | 270 | |||||
| 15.00 | 240 | |||||
| 15.18 | 240 | |||||
本表はフックの重量95kgを含みます。
| ●定格総荷重表（kg） | （4本掛） | ||||||
|---|---|---|---|---|---|---|---|
| ブーム長
（段数） 作業半径 （m） |
4.10～6.50m
（1～2段） |
6.50～8.89m
（3段） |
8.89～11.22m
（4段） |
11.22～13.55m
（5段） |
13.55～15.88m
（6段） |
||
| 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 静止吊 | 静止吊 | |
| 2.00 | 4900 | 2000 | |||||
| 2.50 | 3850 | 1925 | 2930 | 1465 | |||
| 3.00 | 2980 | 1490 | 2810 | 1405 | 2030 | ||
| 3.50 | 2350 | 1175 | 2250 | 1125 | 2030 | ||
| 4.00 | 2000 | 1000 | 1900 | 950 | 1880 | 1200 | |
| 4.50 | 1650 | 825 | 1600 | 800 | 1580 | 1100 | |
| 5.00 | 1400 | 700 | 1400 | 700 | 1350 | 1020 | 650 |
| 6.00 | 1020 | 510 | 1030 | 515 | 1040 | 870 | 530 |
| 7.00 | 1010/6.12m | 505/6.12m | 820 | 410 | 820 | 720 | 430 |
| 8.00 | 680 | 340 | 680 | 640 | 380 | ||
| 9.00 | 570/8.51m | 285/8.51m | 560 | 570 | 330 | ||
| 10.00 | 470 | 500 | 290 | ||||
| 11.00 | 410/10.84m | 420 | 270 | ||||
| 12.00 | 360 | 250 | |||||
| 13.00 | 310 | 230 | |||||
| 14.00 | 290/13.17m | 210 | |||||
| 15.00 | 200 | ||||||
| 15.50 | 200 | ||||||
本表はフックの重量95kgを含みます。
