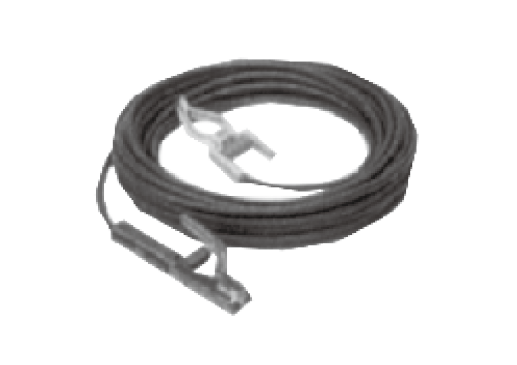

キャブタイヤ一式
種類
- 発電・溶接・照明
- 溶接機
用途
- 建築工事
- 土木工事
- トンネル関連
- プラント関連
- 橋梁工事
- 解体工事
製品詳細
| 200V三相負荷の場合（降下電圧△V=6％とする） | ||||||||||
| 負荷容量 | ケーブル延長長さ（m） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| kW（A） | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| 1.5（6） | 1.25 | 1.25 | 3.5 | 3.5 | 5.5 | 5.5 | 5.5 | 8 | 8 | 14 |
| 2.2（9） | 2 | 2 | 3.5 | 5.5 | 8 | 8 | 8 | 14 | 14 | 14 |
| 3.7（15） | 3.5 | 3.5 | 5.5 | 8 | 14 | 14 | 14 | 14 | 22 | 22 |
| 5.5（23） | 5.5 | 8 | 14 | 14 | 22 | 22 | 22 | （30） | （30） | 38 |
| 7.5（30） | 8 | 8 | 14 | 22 | 22 | （30） | （30） | （30） | 38 | 45 |
| 11（42） | 14 | 14 | 22 | 22 | （30） | 38 | 38 | （50） | 60 | 80 |
| 19（72） | 22 | 22 | （30） | 38 | （50） | 60 | 80 | 80 | 100 | （125） |
| 22（85） | 22（30） | 22（30） | 38 | （50） | 60 | 80 | 80 | 100 | （125） | 150 |
| 37（138） | 38（50） | 38（50） | 60 | 60 | 150 | 150 | 150 | 150 | 200 | 200 |
| 45（170） | 60 | 60 | 80 | 100 | （125） | 150 | 150 | 200 | （250） | （250） |
| 60（230） | 80 | 80 | 100 | （125） | 150 | 200 | 200 | （250） | 300 | （350） |
| 75（290） | 100 | 100 | 100 | 150 | 200 | （250） | （250） | 300 | 400 | （450） |
※25m以内のケーブル断面積は通常使用されるサイズとしました。（特殊ケーブルの場合を除く）
※100sqの表示は１本のケーブルの場合で、通常のモーターは60sq×2の場合が多いです。
※（ ）内の数字は参考値で、通常あまり使用しないケーブルサイズの為、１サイズ上でご使用下さい。
※負荷量に対して過剰に大きなサイズが必要となる場合、降下分の電源電圧の調整も有効ですが、他の回路への影響や無負荷時の電圧等を考慮する必要があります。＋10％以内
