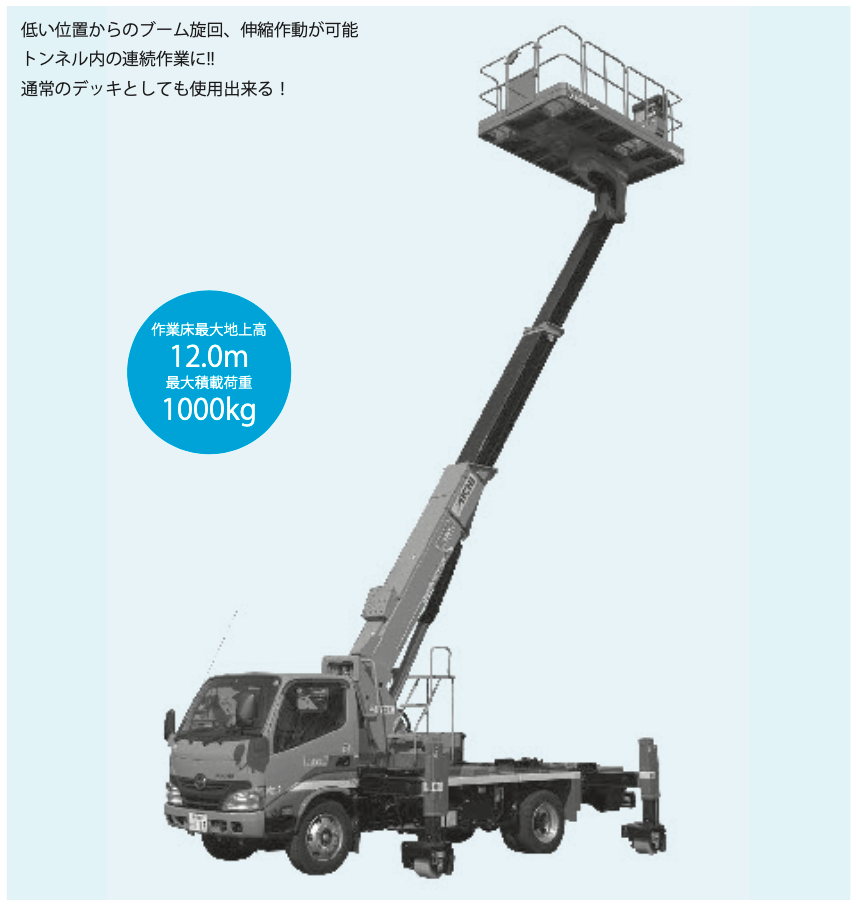

マルチステージ12m（ローラジャッキ仕様）

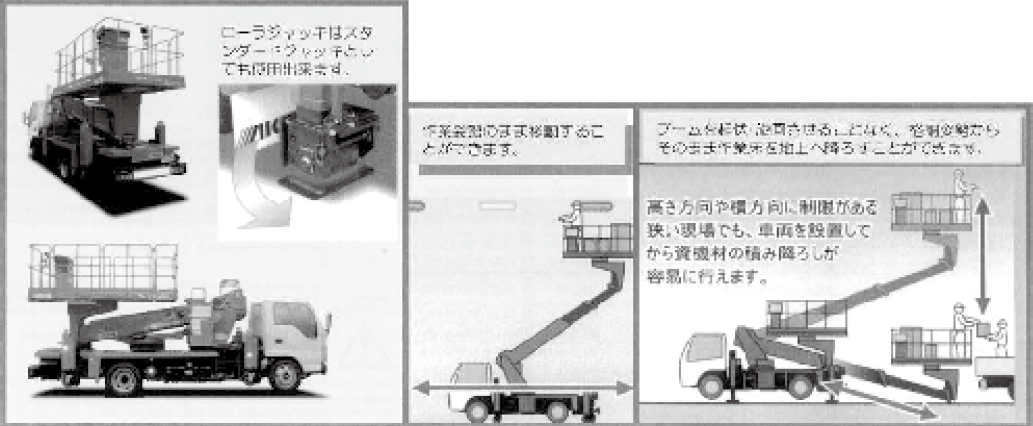

移動を平準化するための切換式ローラジャッキ採用
リスク低減するための直下帳だしローラジャッキ
種類
- 高所作業車
- 車輌系
用途
- 建築工事
- 土木工事
- トンネル関連
- プラント関連
- 橋梁工事
製品詳細
| マルチステージ12m（ローラジャッキ仕様） | ||
| 型式 | TZ12A | |
|---|---|---|
| 名称 | 重荷重型高所作業車 | |
| デッキ（作業床） | 最大積載荷重（搭乗人員） | 1000kg |
| 最大地上高 | 12.0m | |
| 最大作業半径 | ローラー作業2.3m（1000kg） | |
| ローラー作業3.5m（500kg） | ||
| ローラー作業5m（100kg） | ||
| 定置作業アウトリガ最大5.7m（1000kg） | ||
| 定置作業アウトリガ中間2 5.6m（1000kg） | ||
| 定置作業アウトリガ中間1 4.9m（1000kg） | ||
| 定置作業アウトリガ最小3.6m（1000kg） | ||
| 内側寸法（幅×奥行×高さ） | 1.7m×3.0m×1.0m | |
| 旋回角度 | 360°（全旋回） | |
| ブーム | 型式 | 3段同時伸縮方式 |
|---|---|---|
| ブーム長さ | 3.7m〜9.0m | |
| 伸縮ストローク | 5.3m | |
| 伸縮速度（伸・縮） | 5.3m/30s | |
| 起伏角度 | ー15°〜79° | |
| 起伏速度（上・下） | ー15°〜79°/40s・45s | |
| 旋回装置 | 旋回角度 | 360°（全旋回） |
| 旋回速度 | 1.0rpm | |
| アウトリガ | アウトリガ張幅（片側） | 最小1880mm |
| 中間1 2175mm | ||
| 中間2 2425mm | ||
| 最大2750mm | ||
| アウトリガストローク | 870mm | |
| ジャッキストローク | 365mm |
