ブリッジチェッカー
注）作業範囲は水平堅土場に於けるもので、ブームのたわみは含まれておりません。
壁を越え、常識も越えた作業領域
説明
●足場が組めない場所での作業
●高い防音壁越しなどの作業
●路面より低い場所での作業
●高い塀越しの建物チェック作業
●迅速さが要求される港湾の作業

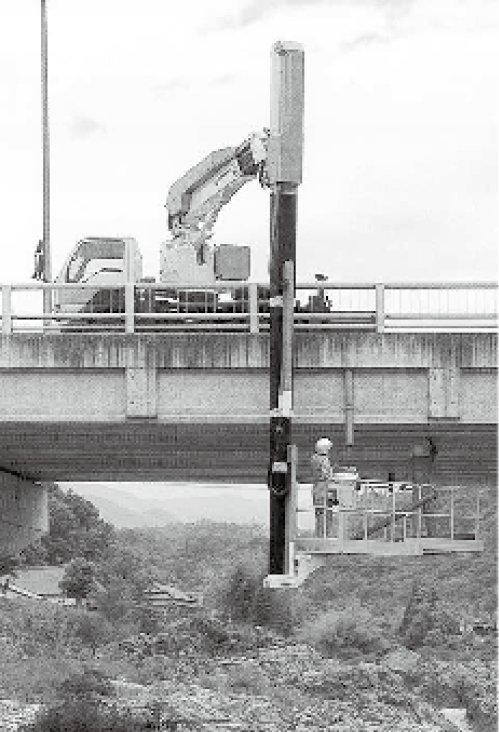

●橋梁の点検作業
種類
- 高所作業車
- 車輌系
用途
- 建築工事
- 土木工事
- トンネル関連
- プラント関連
- 橋梁工事
製品詳細
| ブリッジチェッカー | |||
| メーカー | タダノ | タダノ | |
|---|---|---|---|
| 型式 | BT200 | BT200-2 | |
| バケット | 最大積載荷重（㎏） | 200 | 200 |
| 最大作業高（m） | 7 | 7 | |
| 最大地下深さ（m） | 5.4 | 5.4 | |
| 最大作業半径
（デッキ90度旋回時）（m） |
5.1 | 5.1 | |
| 外側寸法 縮小時
（長さ×幅×手すり高さ）（m） |
3×0.85×0.9 | 3×0.85×0.9 | |
| 外側寸法 伸長時
（長さ×幅×手すり高さ）（m） |
– | – | |
| スウィング角度（度） | 90（下部ブーム旋回角度） | 90（格納位置基準から右） | |

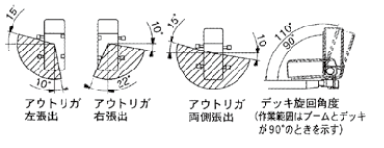

| 旋回角度（度） | 左105〜右70 | 左105〜右10 | |

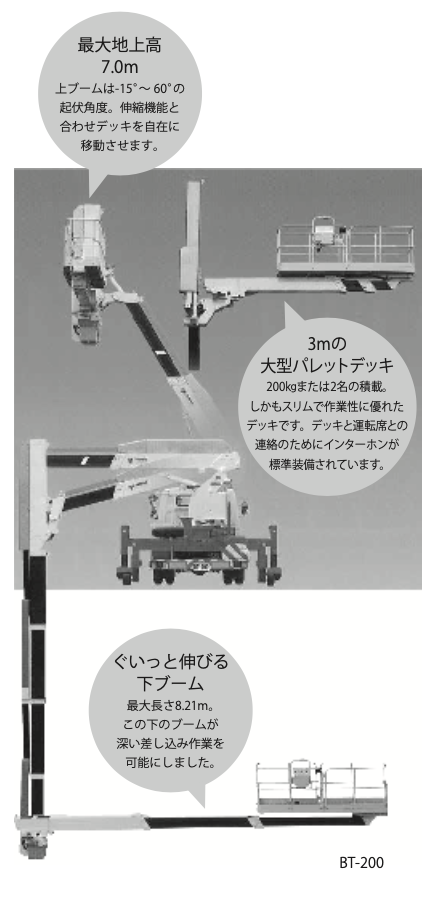

| ブーム | 長さ（m） | 3.06〜5.11（上ブーム）
3.5〜8.21（下ブーム） |
3.06〜5.11（上ブーム）
3.5〜8.21（下ブーム） |
| 伸ばし速度 | 2.05/18sec（上ブーム）
4.71m/27sec（下ブーム） |
2.05m/25sec（上ブーム）
4.71m/30sec（下ブーム） |
|
| 起伏角度（度） | -15°〜60° | -15°〜60° | |

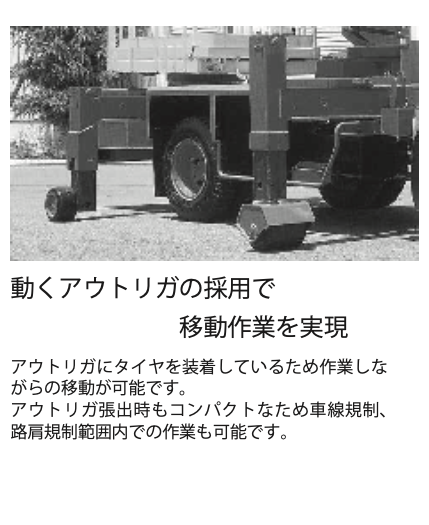

| アウトリガー | 張出幅（フロント）（㎜） | 3560 | 2740 |
| 張出幅（リヤ）（㎜） | 3170 | 2810 | |
| 車 輌 | 総重量（㎏） | 7980 | 7890 |
| 全長Ａ（㎜） | 5620 | 5765 | |
| 全幅Ｂ（㎜） | 2180 | 2180 | |
| 全高Ｃ（㎜） | 3700 | 3730 | |
| 燃料タンク（ℓ） | 100 | 70 | |
| 架装シャーシ | 三菱 | 日野 | |
年式、メーカーにより多少異なります。
| 安全装置 | |
| BT200 | 作業範囲規制装置、ブーム下面接触防止、非常用ポンプ、緊急停止、ジャッキインターロック、スライドインターロック、ブームインターロック、車体傾斜警報、油圧シリンダーロック、油圧安全弁 |
|---|---|
| BT200-2 | 作業範囲規制装置、ブーム下面接触防止、音声警報装置、フットスイッチ、操作レバーガード、非常用ポンプ、緊急停止、ジャッキインターロック、スライドインターロック、ブームインターロック、アウトリガインジケータ、車体傾斜警報、ブレーキロック、油圧シリンダーロック、油圧安全弁 |

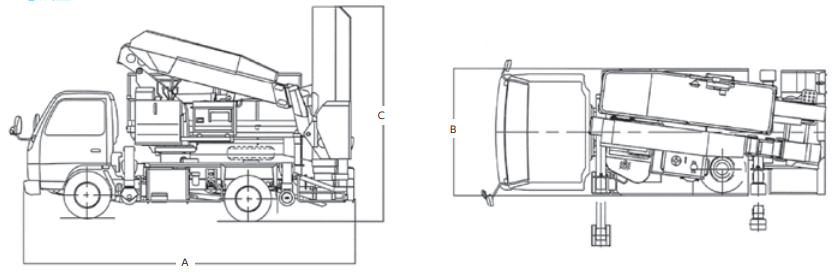

寸法図

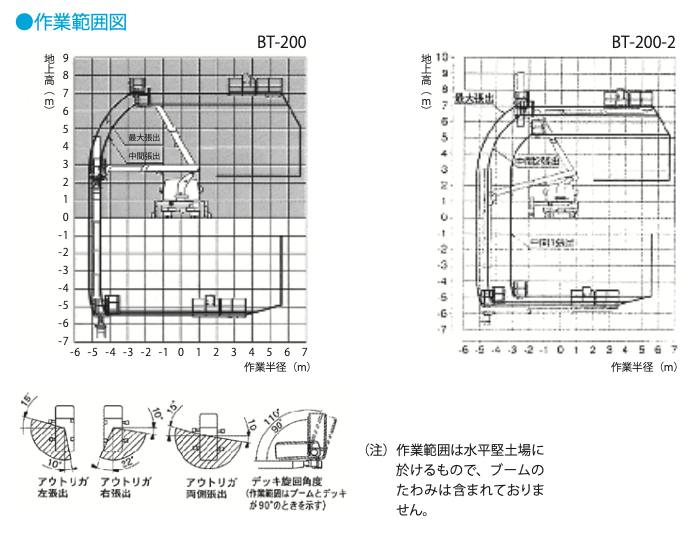

作業範囲図
