15.7m・16~17mスカイマスター

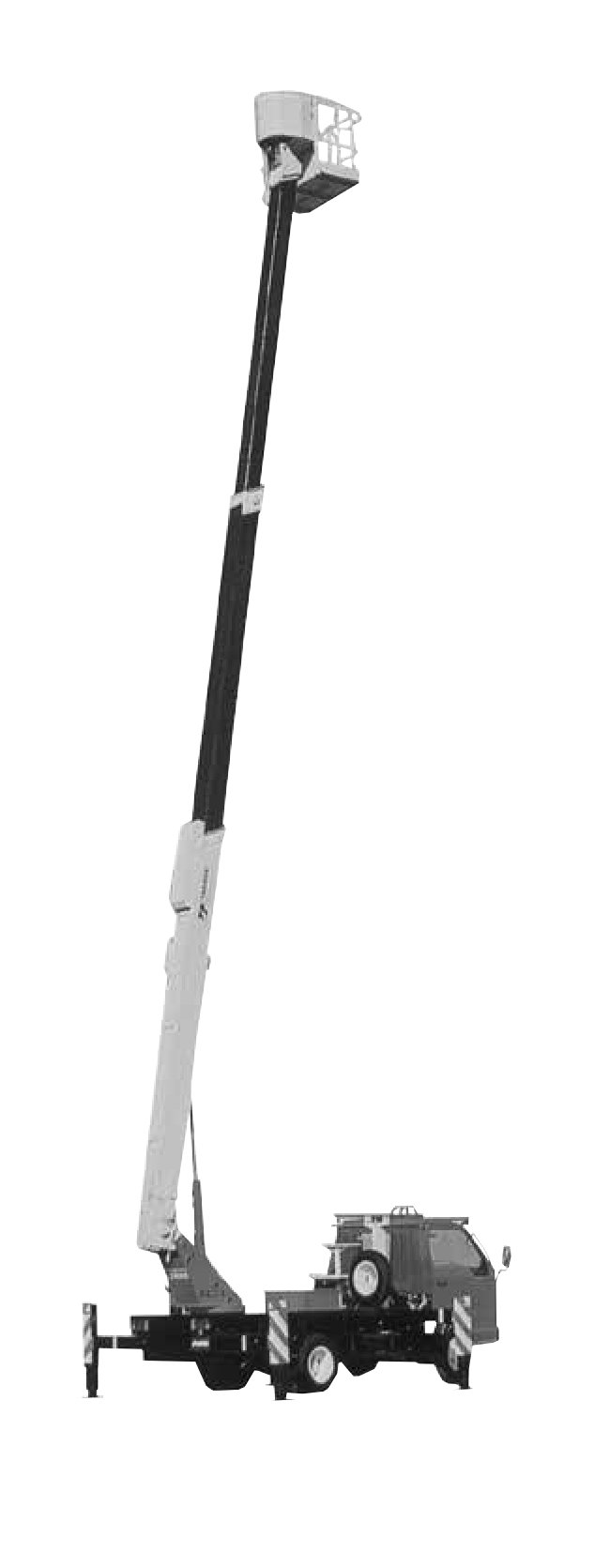

15.7mスカイマスター

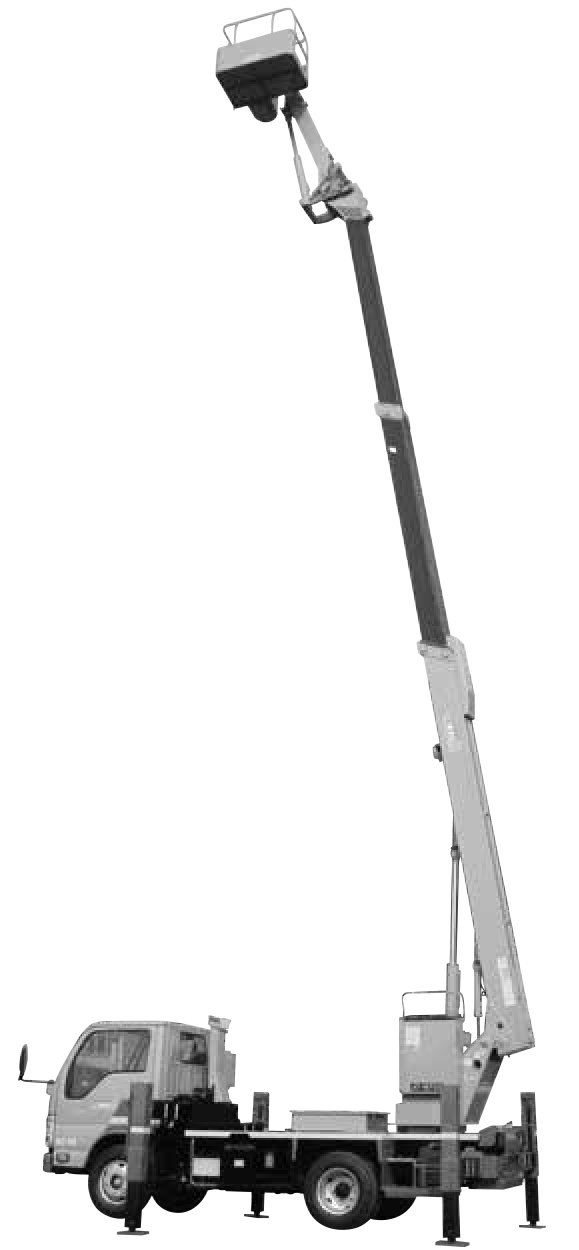

16mスカイマスター
種類
- 高所作業車
- 車輌系
用途
- 建築工事
- 土木工事
- トンネル関連
- プラント関連
- 橋梁工事
製品詳細
| 15.7m・16~17mスカイマスター | ||||||
| 車種 | 15.7m
スカイマスター （屈伸） |
16m
スカイマスター |
17m
スカイマスター
|
16m
スカイマスター （屈伸） |
||
|---|---|---|---|---|---|---|
| メーカー | タダノ | タダノ | タダノ | アイチ | ||
| 型式 | AT157CG | AT160TG | AT-170TG | SJ16A | ||
| バケット | 最大積載荷重（㎏） | 200 | 200 | 200 | 200 | |
| 最大地上高（m） | 15.7 | 16 | 17 | 16 | ||
| 最大作業高（m） | 17.7 | 18 | 19 | 18 | ||
| 最大作業半径（m） | 10.2 | 12 | 12.8 | 13.5 | ||
| 内側寸法（長さ×幅）（m） | 1.2×0.7 | 1.2×0.7 | 1.2×0.7 | 0.7×1 | ||
| スウィング角度（度） | 左95〜右95 | 左97〜右90 | 左97〜右103 | 左100〜右100 | ||
| 旋回角度（度） | 360連続 | 360連続 | 360連続 | 360連続 | ||
| ブーム | 長さ（m） | 5.41〜11.93＋3.05（折曲） | 5.95〜14.45 | 6.2〜15.48 | 1.3 | |
| 上げ速度 | -16〜80°/35sec | − | -16〜80°/35sec | -13〜80°/30sec | ||
| 伸ばし速度 | 6.52m/30sec | − | 9.28m/44sec | 8.13m/40sec | ||
| アウトリガー | 最大張出幅（㎜） | 〜3300 | 〜3500 | 〜3700 | 〜3600 | |
| 車 輌 | 総重量（㎏） | 6745 | 6220 | 6605 | 6525 | 7435 |
| 全長Ａ（㎜） | 5650 | 6480 | 6680 | 6680 | 6820 | |
| 全幅Ｂ（㎜） | 1880 | 1990 | 1890 | 1890 | 2060 | |
| 全高Ｃ（㎜） | 3130 | 3200 | 3200 | 3200 | 3410 | |
| 燃料タンク（ℓ） | 70〜75 | 100 | 100 | 100 | ||
| 架装シャーシ | 3tクラス | 3.5tクラス | 3tクラス | 3tクラス | ||
年式、メーカーにより多少異なります。
| 安全装置 | |
| AT157CG | AMC-3（作業範囲規制装着、ブーム・バスケット干渉防止機能付、自己診断機能付）、安全ベルト用ロープ掛け、フットスイッチ（バスケット部）、操作レバーガード、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |
|---|---|
| AT160TG | 作業範囲制御、非常用ポンプ、緊急停止、ジャッキインターロック、ブームインターロック、油圧シリンダーロック、油圧安全弁、水準器 |
| AT-170TG | AMC（作業範囲規制装着、ブーム干渉防止機能付、自己診断機能付）、フットスイッチ（バスケット部）、手すりガード、操作レバーガード、安全ベルト用ロープ掛け、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |
| SJ16A | 油圧系安全装置、作動停止装置（上部・下部）、アウトリガー張幅検知式前後左右独立型作業範囲規制装置（AMCS）、キャビン・ブーム干渉防止装置、ジャッキ・ブームインターロック装置、非常用ポンプ、起状・旋回速度規制装置 |

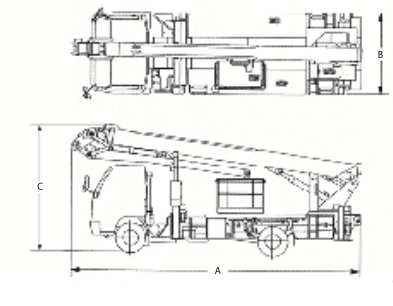

寸法図

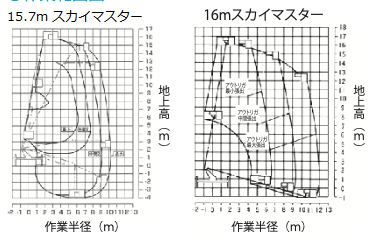

作業範囲図
